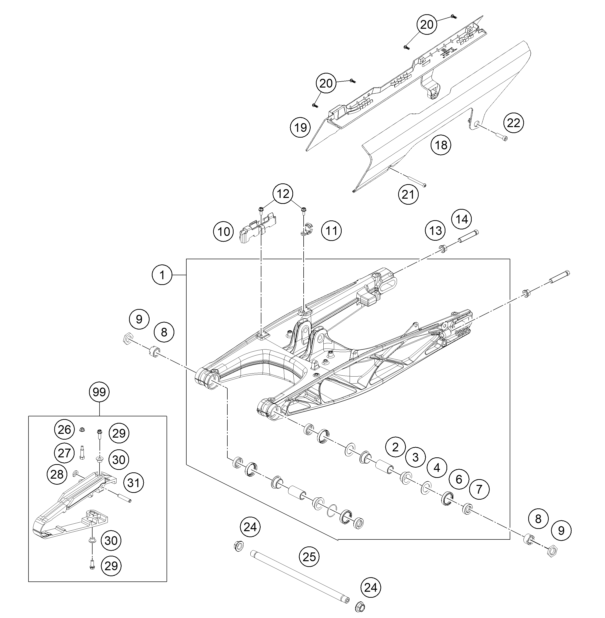

Kyvná vidlice - zvětšit obrázek

Další schémata:

Kyvná vidlice - díly:

Díl	Kód dílu Název dílu	Cena / ks vč. DPH	Doporuč. počet
1.	28104030044C1Swing Arm Sub Assy Husqvarna 4	13 607 Kč	ks
2.	90104032000sleeve bushing 15.1x20x38	204 Kč	ks
3.	90104031000Igus plain bearing	204 Kč	ks
4.	90104036000Thrust washer 22.2x31.7x1	77 Kč	ks
6.	90104034001OIL SEAL RING 25X32X7	145 Kč	ks
7.	90104034000cup for radial shaft seal	204 Kč	ks
8.	90104046000swingarm adjusting ring	204 Kč	ks
9.	90104042000hex thrust washer	77 Kč	ks
10.	93013047000Support	176 Kč	ks
11.	90113047000brake hose guide	93 Kč	ks
12.	J011050133HH COLLAR SCREW M5X13 SW8	38 Kč	ks
13.	90104010002flanged hex nut M10x1.25 WS13	109 Kč	ks
14.	90104040000BOLT HEX M10X1.25X50 WS10	124 Kč	ks
18.	28104061000Chainguard fairing	636 Kč	ks
19.	28104062000Chainguard	636 Kč	ks
20.	J04762040122Cylinder head bolt	na dotaz	ks
21.	93004065000hexagon socket screw M5X0.8X55	109 Kč	ks
22.	J912060162Hexagon socket screw, M6X16	38 Kč	ks
24.	90104038000FLANGED NUT M14X1.5	124 Kč	ks
25.	90104037000Shaft swing arm L=299mm	1 203 Kč	ks
26.	90204060001HH COLLAR NUT	38 Kč	ks
27.	90104040100screw M5x0.8x30	109 Kč	ks
28.	90504067000WASHER CHAIN SLIDING GUARD	77 Kč	ks
29.	J025060169HH COLLAR SCREW M6X16 SW8	38 Kč	ks
30.	90604062000chain slider bushing	77 Kč	ks
31.	90904070020SLEEVE CHAIN GUARD	77 Kč	ks
99.	90104066210CHAIN GUARD KIT 250/390	923 Kč	ks
