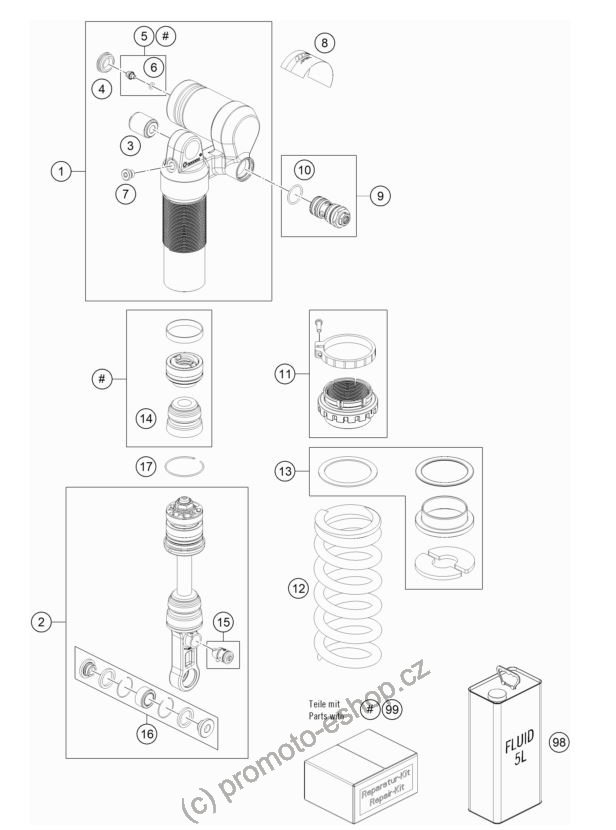

Zadní tlumič - rozložený - zvětšit obrázek

Další schémata:

Zadní tlumič - rozložený - díly:

Díl	Kód dílu Název dílu	Cena / ks vč. DPH	Doporuč. počet
1.	46180776S3Shock upper part cpl. KTM 690	9 427 Kč	ks
2.	46180687S1Shock bottom part cpl. KTM 690	9 427 Kč	ks
3.	14460161Silentblock 10,05x25x32	289 Kč	ks
4.	46811208Rubber cap do not open 22x5,5	108 Kč	ks
5.	36120151SPLUG SCREW M5X6 CPL.	114 Kč	ks
6.	46810893O-ring 5,28x1,78 NBR70 black	28 Kč	ks
7.	50180095HS cylinder-head screw R1/8 l8	114 Kč	ks
8.	52000215Sticker APEX 90x40	498 Kč	ks
9.	46181370SCompression cpl.	2 845 Kč	ks
10.	46180811O-ring 22x2 Viton70	83 Kč	ks
11.	46181369SPlastic Spring Retainer d46 cp	667 Kč	ks
12.	91110003SSPRING 220MM 75N/MM (61)	2 845 Kč	ks
13.	RP10023Repair kit spring retainer	1 160 Kč	ks
14.	50180276Rubber pad 17,2x45,2x40 black	511 Kč	ks
15.	46180522S1TAP ADJ. REBOUND	391 Kč	ks
16.	R15006REPAIR KIT BEARINGS 07	1 347 Kč	ks
17.	46810010Round-wire snap ring 49x1,8	83 Kč	ks
98.	50180751S1SHOCK ABSORBER FLUID 5 LT	2 731 Kč	ks
99.	R15005REPAIR KIT GASKET 07	1 483 Kč	ks
