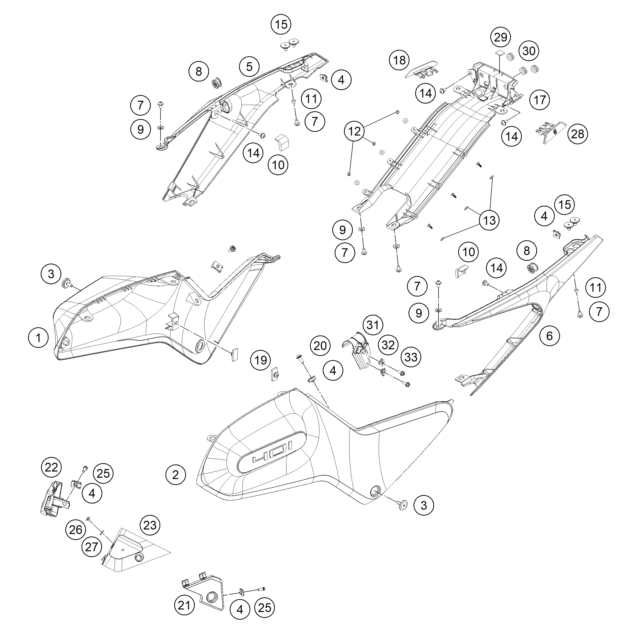

Podsedlový rám - zvětšit obrázek

Další schémata:

Podsedlový rám - díly:

Díl	Kód dílu Název dílu	Cena / ks vč. DPH	Doporuč. počet
1.	28608051044BGASIDE COVER RH ADVE SILVER SATI	6 444 Kč	ks
2.	28608050044BGASIDE COVER LH ADVE SILVER SATI	6 444 Kč	ks
3.	J031060156Roundhead screw, M6x15	75 Kč	ks
4.	90105017000CLIP NUT M6	20 Kč	ks
5.	28108042000KCASidepanels rear RH	4 492 Kč	ks
6.	28108041000KCASidepanels rear LH	4 492 Kč	ks
7.	90508006001SOCKET HEAD BOLT M6X12	49 Kč	ks
8.	28108041010Compensating rubber, side fair	120 Kč	ks
9.	90108015020WASHER	44 Kč	ks
10.	28103083010Frame cover, rubber strap	120 Kč	ks
11.	90508016050SLEEVE UNDER TRAY	49 Kč	ks
12.	J981420136Roundhead screw, M4.2X13	28 Kč	ks
13.	J021040003WASHER 4,5X12X1MM	17 Kč	ks
14.	93008020060Screw M6X1X9	49 Kč	ks
15.	J900000801000Set screw w.hexagon socket M8x	66 Kč	ks
17.	28108019000Rear bottom part	2 318 Kč	ks
18.	28107055000Passenger seat cover right	435 Kč	ks
19.	90507047041SEAT DUMPER SOZIUS SEAT	63 Kč	ks
20.	J025060164bolt-flanged-small	38 Kč	ks
21.	28107052000Cover, seat lock	375 Kč	ks
22.	28142030000ABS modulator cover	435 Kč	ks
23.	28103093000Frame cover, front electrics	511 Kč	ks
25.	J025060124Hex collar screw, M6X12	38 Kč	ks
26.	J031060146Roundhead screw, M6x14	28 Kč	ks
27.	J125090001Washer, 9.5x13.5x1	20 Kč	ks
28.	28107055010Passenger seat cover left	435 Kč	ks
29.	J660001502500Metamol 25x15x3	17 Kč	ks
30.	93014017000Rubber bushing	59 Kč	ks
31.	28111038000Main wiring harness protection	169 Kč	ks
32.	90108050001CLIP NUT M5	na dotaz	ks
33.	J025050126HH-COLLAR SCREW M5X12	38 Kč	ks
